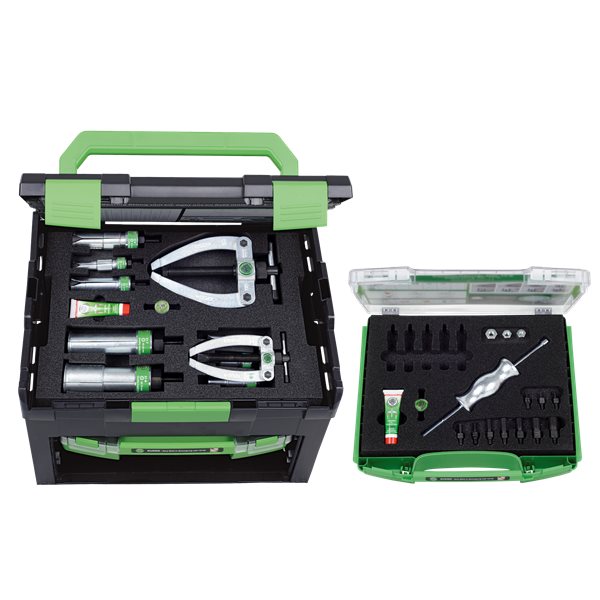

Kukko Gleithammer- und Gegenstützen-Satz zum Ausziehen von Kugellagern und Passstiften

Beschreibung

• Die 2-schalige Ausführung mit extra großen Greifkanten ermöglicht ein sicheres Ausziehen.
• Die Innenauszieher besitzen eine innenliegende Anschlagsicherung gegen Überspannungs-und Überlastungseinwirkungen.
• Zum Ausziehen von Teilen mit zentrischen Gewindelöchern.
• Die Gewindeeinsätze von Kukko sind sowohl mit Gegenstützen als auch mit Gleithämmern kombinierbar.
• Bedienungsanleitung im Deckel.
• Sichere Aufbewahrung im Spezialschaum.
• Persönlicher KUKKO-Chip-Code.

Anwendung

• Zum Ausziehen innenliegender Lager, Lageraußenringe, Buchsen sowie von Bauteilen mit Gewinden (Passstifte, Passfedern, Bolzen, etc.).

Vorteil

• Praxisgerechte Zusammenstellung für den universellen Einsatz und besonders für den Werkzeug- und Formenbau.
• Die Innenauszieher von KUKKO sind sowohl mit Gegenstützen als auch mit Gleithämmern kombinierbar.
• Die Arme der Gegenstützen lassen sich durch eine innenliegende Federung leichtgängig verstellen (Größe 1 bis 3).
• Vollständigkeit mit einem Blick überschaubar.
• Nahezu alle Bauteile als Ersatzteil lieferbar, zeitsparende Bestellung durch Nummerierung.
• KUKKO-L-Boxx-System passend zu den Systemen namhafter Hersteller.

Arbeitsweise

• Verwendung der Innenauszieher in Kombination mit Gleithammer oder Gegenstütze.
• Gleithammer:
• 1. Den Innenauszieher in die Bohrung des Lagers setzen.
• 2. Durch das Anziehen der Mutter mit Hilfe eines Ringschlüssels die Backen des Innenausziehers spreizen. Hierbei ist darauf zu achten, dass die Backen fest unter dem Lagerinnenring sitzen.
• 3. Zum Ausziehen wird die Gewindestange des Gleithammers mittels Adapter auf die Keilspindel des Innenausziehers oder Gewindeeinsatz geschraubt.
• 4. Das Ausziehen erfolgt durch kräftige Schläge mit dem Gleitstück, bis das Bauteil aus seinem Sitz gelöst ist.
• Gegenstütze:
• 1. Zum Ausziehen wird die Spindel der Gegenstütze auf die Keilspindel des Innenausziehers geschraubt.
• 2. Die Arme der Gegenstütze dürfen das auszuziehende Teil nicht blockieren, und es ist darauf zu achten, dass die Arme parallel ausgerichtet sind.
• 3. Den T-Griff festhalten und gleichzeitig mittels Maulschlüssel die Mutter oberhalb der Traverse gleichmäßig anziehen, bis das Bauteil aus seinem Sitz gelöst ist.
• Verwendung der Gewindeeinsätze in Kombination mit Gleithammer oder Gegenstütze.
• 1. Zum Ausziehen wird die Gewindestange des Gleithammers mittels Adapter auf den Gewindestift geschraubt.
• 2. Die Gewindeeinsätze in das Bauteil schrauben.
• 3. Das Ausziehen erfolgt durch kräftige Schläge mit dem Gleitstück, bis das Bauteil aus seinem Sitz gelöst ist.
• 1. Zum Ausziehen wird die Spindel der Gegenstütze auf den Gewindestift geschraubt.

Sicherheitshinweis

• Verwenden Sie keine elektrischen oder pneumatischen Kraft- oder Schlagschrauber.
• Unfallschutzplane erforderlich.
• Schutzbrille tragen.
